VECTOR 450 Track
Список узлов
VECTOR 450 Track
VECTOR 450 Track - Щит
Камера наклонная
102.03.00.000Ф
Корпус
102.03.01.000Ф
Звездочка
142.03.00.940
Муфта
142.03.00.930
Натяжник
142.03.00.190
Пружина
142.03.00.580
Пружина
142.03.00.740
Рамка
101.03.32.000
Рамка
142.03.20.010-01
Рычаг
142.03.00.310
Рычаг
142.03.00.070
Рычаг
142.03.00.310-01
Стопор
081.27.00.970
Труба с роликами
142.03.00.280-01
Тяга
142.03.00.700
Цепь
142.03.20.920
Цепь
142.03.20.930
Цепь
145.28.02.190
Шкив
142.03.00.550
Опора
Н.027.01.060
Панель
101.03.30.380
Тяга
142.03.40.800
Транспортер цепной
102.03.02.000Ф
Направляющая
3518060-18100Б
Опора
142.03.30.040
Опора
142.03.40.080
Опора
РСМ-10.27.02.080А
Транспортер цепной АХЦ б101.03.33.000 3-470-1122-76/152-5600-50 ТУ 4790-012-98474340-2009
АХЦ Б101.03.33.000 3-470-1122-76
Транспортер цепной ТУ 28.22.17-012-98474340-2018
АХЦ б101.03.33.400
Трубка
РСМ-5.01.00.090
Шкив
142.03.00.150
Трубка
152.03.00.310
Шасси
102.04.00.000Ф
Рама
102.04.01.000Ф
Тележка гусеничная (правая сторона)
102.04.02.000Ф
Тележка гусеничная (левая сторона)
102.04.03.000Ф
Защита (правая сторона)
102.04.04.000Ф
Защита (левая сторона)
102.04.05.000Ф
Установка моторная
102.05.00.000Ф
Система питания топливом
102.05.01.000Ф
Система управления подачей топлива
102.05.09.000Ф
Двигатель ТУ 37.319.298-2005
ЯМЗ-236БК-7
Место рабочее
102.06.00.000Ф
Панель информационная
102.06.07.000Ф
Блок педалей
102.06.20.000Ф
Стеклоочиститель
102.06.19.000Ф
Гидрооборудование
102.09.00.000Ф
Основная гидросистема
102.09.01.000Ф
Гидрооборудование камеры наклонной
101.09.03.700
Гидрооборудование камеры наклонной
142.09.23.000
Гидрооборудование камеры наклонной
142.09.23.000
Гидрораспределитель
101.09.77.150
Гидроцилиндр
142.09.23.030
Гидроцилиндр
142.09.72.030
Гидроцилиндр
142.09.72.030
Клапан
101.09.01.810
Полумуфта
142.09.67.140
Полумуфта
142.09.61.120
Термостат
142.09.80.100
Полумуфта
142.09.65.130
Гидросистема объемного привода ходовой части
102.09.02.000Ф
Электрооборудование
102.10.00.000Ф
Коммуникации электрические каркаса
102.10.30.000
Коммуникации электрические моторной установки
102.10.25.000
Коммуникации электрические рабочего места
102.10.04.000
Коммуникации электрические рабочего места
102.10.04.000
Коммуникации электрические рабочего места
102.10.04.000-01
Монтаж жгутов шасси
102.10.02.000
Монтаж жгутов измельчителя-разбрасывателя
101.10.14.000
Монтаж жгутов измельчителя-разбрасывателя
101.10.14.000
Датчики
102.10.01.000Ф
Монтаж жгутов площадки входа
101.10.07.000-02
Монтаж жгутов площадки входа
101.10.07.000-02
Очистка
102.11.00.000Ф
Контрпривод вентилятора
102.11.09.000Ф
Контрпривод вентилятора
101.01.09.000
Гидроцилиндр
ГВ32 У1 ТУ 4143-034-05748393-2009
Гидроцилиндр
ГСВ-83000-01
Гидроцилиндр
ЕДЦГ 098.000-05
Диск подвижный
РСМ-10Б.01.09.030Б
Гидроцилиндр
РСМ-10Б.09.37.070
Диск подвижный
РСМ-10Б.01.09.030Б
Гидроцилиндр
ГВ32 У1 ТУ 4143-034-05748393-2009
Гидроцилиндр
ГСВ-83000-01
Гидроцилиндр
ЕДЦГ 098.000-05
Гидроцилиндр
РСМ-10Б.09.37.070
Измельчитель-разбрасыватель
102.14.00.000Ф
Блок молотильный
102.15.00.000Ф
Барабан молотильный
102.15.01.000Ф
Барабан с редуктором
101.01.18.100
Опора
Н.027.01.160
Битер отбойный
102.15.05.000Ф
Каркас
102.30.00.000Ф
Панель правая
102.30.03.000Ф
Бункер
102.45.00.000Ф
Основание
102.45.01.000Ф
Основание
101.01.44.000-01
Побудитель
101.01.44.190
Цепь
101.01.44.300
Цепь
101.01.44.330
Цепь
101.01.44.330
Кожух шнека
101.01.45.550
Шнек бункера
101.01.45.600
Растяжка
101.01.45.640
Кронштейн
101.01.56.220
Кронштейн
101.01.56.230
Кронштейн
101.01.56.230
Опора
101.01.57.180
Кронштейн
101.45.01.270
Уплотнитель
РСМ-10.01.45.630А
Опора
Н.027.01.040
Гидрооборудование бункера
101.09.89.000
Гидроцилиндр
101.09.87.010
Основание
102.01.44.000
Побудитель
101.01.44.190
Цепь
101.01.44.300
Цепь
101.01.44.330
Кожух шнека
101.01.45.550
Шнек бункера
101.01.45.600
Растяжка
101.01.45.640
Кронштейн
101.01.56.220
Кронштейн
101.01.56.230
Опора
101.01.57.180
Гидроцилиндр
101.09.87.010
Гидрооборудование бункера
101.09.89.000
Кронштейн
101.45.01.270
Уплотнитель
РСМ-10.01.45.630А
Опора
Н.027.01.040
Распорка
101.01.30.200
Устройства транспортирующие
102.50.00.000Ф
Дополнительное оборудование
102.77.00.000Ф
Комплект запасных частей
181.14.04.000
Комплект запасных частей камеры наклонной
142.03.08.000
Комплект запасных частей одиночный к транспортёру цепному
3518050-181030Б
Комплект запасных частей электрооборудования
101.10.15.000
Комплект ЗИП
101.00.15.000
Комплект ЗИП
102.00.15.000
Комплект принадлежностей пневмосистемы
145.01.00.550
Комплект сменных частей камеры наклонной для уборки сои
142.03.07.000
Комплект сменных частей камеры наклонной для уборки сои
142.03.07.000
Тележка гусеничная. Комплект инструмента
102.02.15.000
Выберите узел для просмотра
Поиск по деталям узла Детали узла
Сроки доставки и цены будут отображаться после авторизации
Цены и корзина будут доступны после авторизации

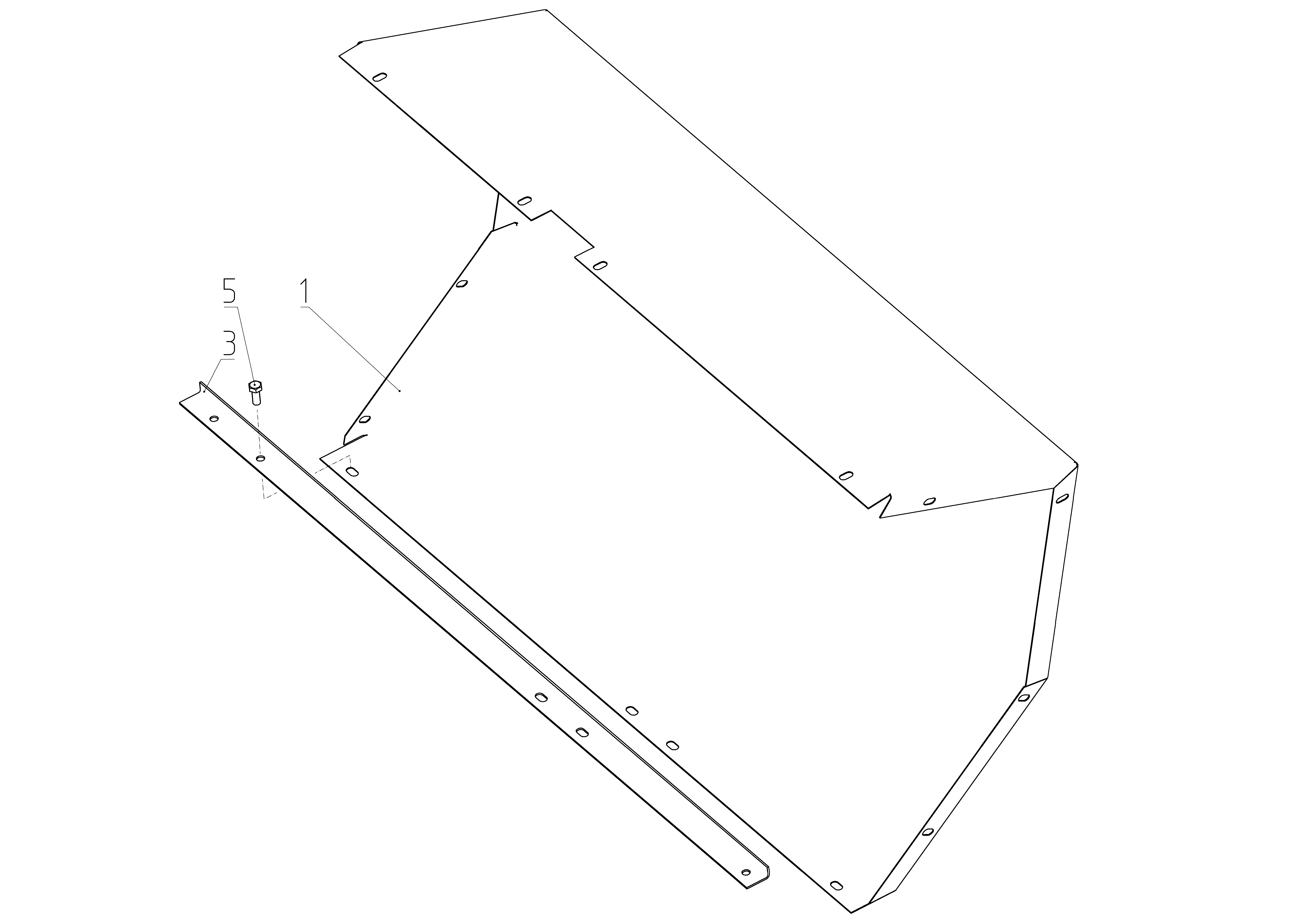

| Поз. | Код | Чертежный номер | Кол-во позиций | Начало, дата | Окончание, дата | Наименование | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 102.00.56.445 | 101519399 | 102.00.56.445 |
Номер позиции:
1
Кол-во позиций:
1
Начало, дата:
01.05.2012
Окончание, дата:
-
101519399 |
1 | 01.05.2012 | Щит |
Корзина будет доступна
после авторизации |
||
| 3 | 101.01.56.429 | 100238720 | 101.01.56.429 |
Номер позиции:
3
Кол-во позиций:
1
Начало, дата:
01.05.2012
Окончание, дата:
-
100238720 |
1 | 01.05.2012 | Кронштейн |
Корзина будет доступна
после авторизации |
||
| 5 | М8-6gX20.88.35~1 | 100144646 | М8-6gX20.88.35~1 |
Номер позиции:
5
Кол-во позиций:
3
Начало, дата:
01.05.2012
Окончание, дата:
-
100144646 |
3 | 01.05.2012 | Болт ГОСТ 7798-70 |
Корзина будет доступна
после авторизации |
Позиция добавлена в корзину
