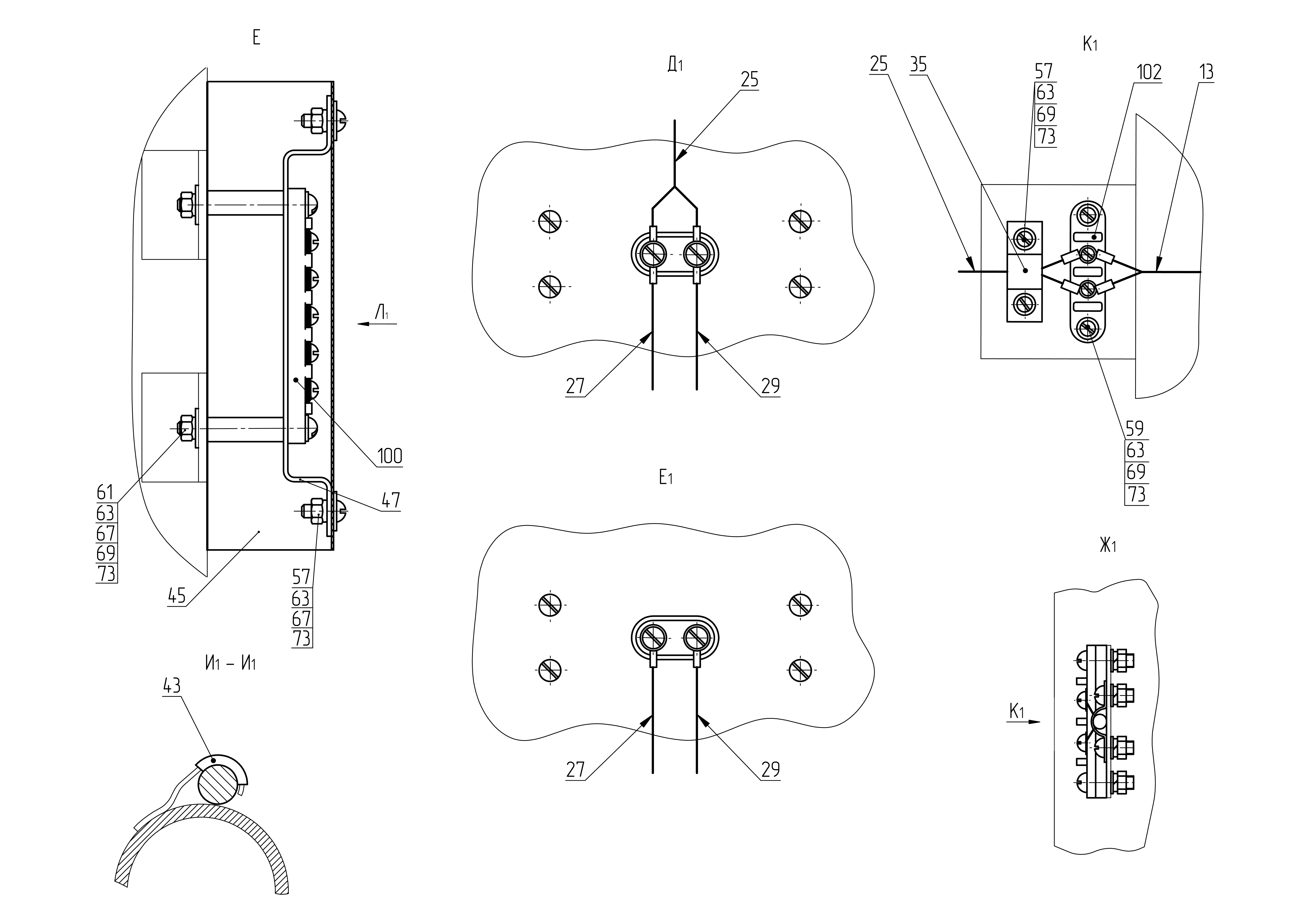

Коммуникации электрические каркаса

Для техники, произведенной с 01.03.2013

Поиск по деталям узла Детали узла

Сроки доставки и цены будут отображаться после авторизации

Цены и корзина будут доступны после авторизации

Поз. Код Чертежный номер Кол-во позиций Начало, дата Окончание, дата Наименование
13 101.10.01.530А 101219064 101.10.01.530А
Номер позиции: 13
Кол-во позиций: 1
Начало, дата: 01.03.2013
Окончание, дата: -
101219064
1 01.03.2013 Жгут усилителя
Корзина будет доступна
после авторизации
25 РСМ-10.10.10.500А 100175211 РСМ-10.10.10.500А
Номер позиции: 25
Кол-во позиций: 2
Начало, дата: 01.03.2013
Окончание, дата: -
100175211
2 01.03.2013 Жгут клавиш
Корзина будет доступна
после авторизации
27 РСМ-10.10.10.510 100175243 РСМ-10.10.10.510
Номер позиции: 27
Кол-во позиций: 2
Начало, дата: 01.03.2013
Окончание, дата: -
100175243
2 01.03.2013 Провод датчиков
Корзина будет доступна
после авторизации
29 РСМ-10.10.10.510-01 100175257 РСМ-10.10.10.510-01
Номер позиции: 29
Кол-во позиций: 2
Начало, дата: 01.03.2013
Окончание, дата: -
100175257
2 01.03.2013 Провод датчиков
Корзина будет доступна
после авторизации
35 РСМ-10.10.00.403 100132125 РСМ-10.10.00.403
Номер позиции: 35
Кол-во позиций: 2
Начало, дата: 01.03.2013
Окончание, дата: -
100132125
2 01.03.2013 Скоба
Корзина будет доступна
после авторизации
43 РСМ-10.10.70.011 100036668 РСМ-10.10.70.011
Номер позиции: 43
Кол-во позиций: 4
Начало, дата: 01.03.2013
Окончание, дата: -
100036668
4 01.03.2013 Трубка
Корзина будет доступна
после авторизации
45 142.10.30.402 101402399 142.10.30.402
Номер позиции: 45
Кол-во позиций: 1
Начало, дата: 01.03.2013
Окончание, дата: -
101402399
1 01.03.2013 Крышка
Корзина будет доступна
после авторизации
47 142.10.30.501 101402401 142.10.30.501
Номер позиции: 47
Кол-во позиций: 1
Начало, дата: 01.03.2013
Окончание, дата: -
101402401
1 01.03.2013 Кронштейн
Корзина будет доступна
после авторизации
57 В.М6-6gх16.48.019 ГОСТ 10621-80 100094617 В.М6-6gх16.48.019 ГОСТ 10621-80
Номер позиции: 57
Кол-во позиций: 6
Начало, дата: 01.03.2013
Окончание, дата: -
100094617
6 01.03.2013
Для выбора подходящей к вашей технике детали введите в поиск код продукта или свяжитесь с дилером
Винт
Корзина будет доступна
после авторизации
57 М6x16-4.8-Н-zinc plated 101701184 М6x16-4.8-Н-zinc plated
Номер позиции: 57
Кол-во позиций: 6
Начало, дата: 01.03.2013
Окончание, дата: -
101701184
6 01.03.2013
Для выбора подходящей к вашей технике детали введите в поиск код продукта или свяжитесь с дилером
Винт с цилиндрической скругленной головкой DIN 7985
Корзина будет доступна
после авторизации
59 В.М6-6gх25.48.019 ГОСТ 17473-80 100135320 В.М6-6gх25.48.019 ГОСТ 17473-80
Номер позиции: 59
Кол-во позиций: 4
Начало, дата: 01.03.2013
Окончание, дата: -
100135320
4 01.03.2013
Для выбора подходящей к вашей технике детали введите в поиск код продукта или свяжитесь с дилером
Винт
Корзина будет доступна
после авторизации
59 М6x25-4.8-Н-zinc plated 101701211 М6x25-4.8-Н-zinc plated
Номер позиции: 59
Кол-во позиций: 4
Начало, дата: 01.03.2013
Окончание, дата: -
101701211
4 01.03.2013
Для выбора подходящей к вашей технике детали введите в поиск код продукта или свяжитесь с дилером
Винт с цилиндрической скругленной головкой DIN 7985
Корзина будет доступна
после авторизации
61 В.М6-6gХ60.48.019 100176174 В.М6-6gХ60.48.019
Номер позиции: 61
Кол-во позиций: 2
Начало, дата: 01.03.2013
Окончание, дата: -
100176174
2 01.03.2013
Для выбора подходящей к вашей технике детали введите в поиск код продукта или свяжитесь с дилером
Винт ГОСТ 10621-80
Корзина будет доступна
после авторизации
61 М6x60-4.8-Н-zinc plated 101701202 М6x60-4.8-Н-zinc plated
Номер позиции: 61
Кол-во позиций: 2
Начало, дата: 01.03.2013
Окончание, дата: -
101701202
2 01.03.2013
Для выбора подходящей к вашей технике детали введите в поиск код продукта или свяжитесь с дилером
Винт с цилиндрической скругленной головкой DIN 7985
Корзина будет доступна
после авторизации
63 М6-6Н.6.019 100007661 М6-6Н.6.019
Номер позиции: 63
Кол-во позиций: 12
Начало, дата: 01.03.2013
Окончание, дата: -
100007661
12 01.03.2013
Для выбора подходящей к вашей технике детали введите в поиск код продукта или свяжитесь с дилером
Гайка ГОСТ 5915-70
Корзина будет доступна
после авторизации
63 M6-8-zinc plated DIN 934 101701161 M6-8-zinc plated DIN 934
Номер позиции: 63
Кол-во позиций: 2
Начало, дата: 01.03.2013
Окончание, дата: -
101701161
2 01.03.2013
Для выбора подходящей к вашей технике детали введите в поиск код продукта или свяжитесь с дилером
Гайка шестигранная
Корзина будет доступна
после авторизации
63 M6-6-zinc plated 101701166 M6-6-zinc plated
Номер позиции: 63
Кол-во позиций: 12
Начало, дата: 01.03.2013
Окончание, дата: -
101701166
12 01.03.2013
Для выбора подходящей к вашей технике детали введите в поиск код продукта или свяжитесь с дилером
Гайка шестигранная DIN 934
Корзина будет доступна
после авторизации
67 C 6x1,4.01.019 100156473 C 6x1,4.01.019
Номер позиции: 67
Кол-во позиций: 4
Начало, дата: 01.03.2013
Окончание, дата: -
100156473
4 01.03.2013
Для выбора подходящей к вашей технике детали введите в поиск код продукта или свяжитесь с дилером
Шайба ГОСТ 6958-78
Корзина будет доступна
после авторизации
67 6,4-100HV-zinc plated 101704486 6,4-100HV-zinc plated
Номер позиции: 67
Кол-во позиций: 4
Начало, дата: 01.03.2013
Окончание, дата: -
101704486
4 01.03.2013
Для выбора подходящей к вашей технике детали введите в поиск код продукта или свяжитесь с дилером
Шайба DIN 9021
Корзина будет доступна
после авторизации
69 C.6х1,4.01.019 100141373 C.6х1,4.01.019
Номер позиции: 69
Кол-во позиций: 11
Начало, дата: 01.03.2013
Окончание, дата: -
100141373
11 01.03.2013 Шайба ГОСТ 11371-78
Корзина будет доступна
после авторизации
73 6Т 65Г 019 100141374 6Т 65Г 019
Номер позиции: 73
Кол-во позиций: 13
Начало, дата: 01.03.2013
Окончание, дата: -
100141374
13 01.03.2013 Шайба ГОСТ 6402-70
Корзина будет доступна
после авторизации
100 17.3723000 100176538 17.3723000
Номер позиции: 100
Кол-во позиций: 1
Начало, дата: 01.03.2013
Окончание, дата: -
100176538
1 01.03.2013 Панель соединительная ТУ 37.003.1358-88 (код ОКП 4573732131)
Корзина будет доступна
после авторизации
102 14.3723000 100211821 14.3723000
Номер позиции: 102
Кол-во позиций: 2
Начало, дата: 01.03.2013
Окончание, дата: -
100211821
2 01.03.2013 Панель соединительная ТУ 37.003.1358-88 (код ОКП 4573732134)
Корзина будет доступна
после авторизации
Запрос на смену дилера
Сообщение для дилера
Заявка на ремонт
